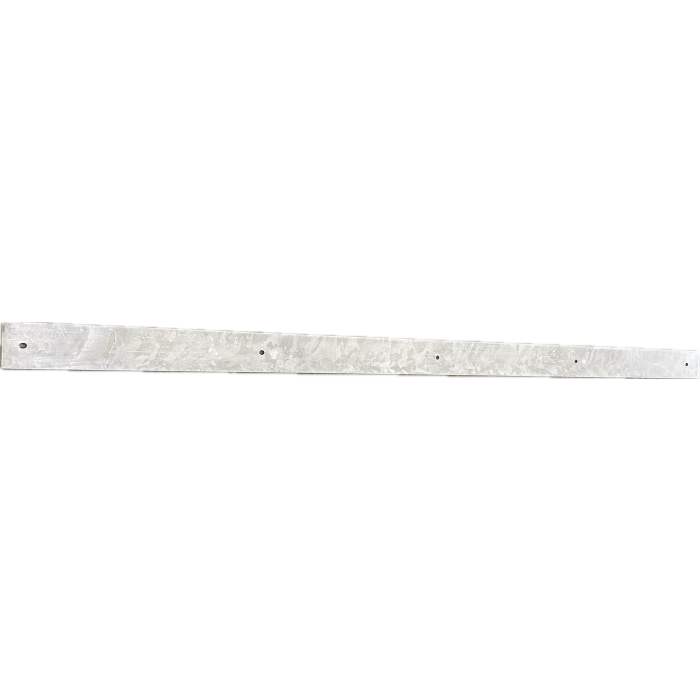

Geleidingsstrip

Benodigde gereedschappen:
- Boorhamer met een 10 mm betonboor
- Schroevendraaier met Torx bit T30
- Kleine, zachte hamer
- Haakse slijper
- Boormachine met een 11 mm metaalboor

Aandachtspunten:
- Gebruik geen slagschroevendraaier.

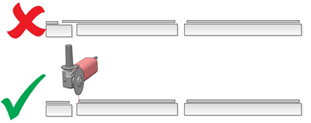

- Als een metalen strip over de rand van een betonnen plaat (2x2 m) uitsteekt, zal het wiel van het zwenkwiel van de MFR de metalen strip vervormen en breken de schroeven door de spanning.

- Op betonnen platen (2x2 m); plaats de strips in het midden van de betonnen platen (indien van toepassing). Zorg ervoor dat de strips niet over de rand van de platen uitsteken. Indien nodig, snijd de strips met een slijptol.

Na het snijden van de strip, zorg ervoor dat de strip met een schroef ongeveer 35 mm van het uiteinde van de strip aan het beton wordt bevestigd. De diameter voor het nieuwe gat moet 11 mm zijn.

Installatiestappen:
1. Positioneer de metalen strips volgens de richtlijnen uit de handleiding op de vloer. Zorg ervoor dat er 10 mm ruimte is tussen de strips voor uitzetting.

2. Zorg ervoor dat de strips op een schone vloer liggen en de vloer de strips volledig ondersteunt.

3. Boor de gaten met een 10 mm boor en >65 mm diep. Boor in het midden van de strip en in het midden van de sleufgaten.

4. Maak de vloer en de geboorde gaten vrij van boorstof.

5. Draai de schroef een paar slagen in de plug.

6. Gebruik een hamer om de plug en de schroef door de metalen strip in te brengen. Zorg ervoor dat de bovenkant van de plug gelijk ligt met het beton.

7. Gebruik een T30 bit om de metalen strip met de schroeven vast te zetten. Draai aan met een koppel van maximaal 20 Nm. De strip moet nog kunnen bewegen om uitzetting zonder spanning op de bouten mogelijk te maken.
